寶德PL2416X萬兆以太網交換機-寶德計算

寶德PL2416X萬兆以太網交換機

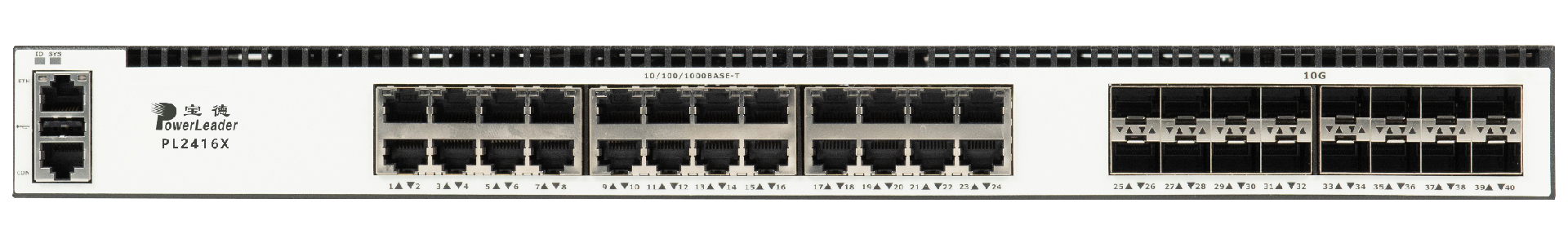

寶德PL2416X以太網交換機是寶德推出的新一代大容量、多速率端口的萬兆以太網交換機産品。該産品是基于國産自主研發的第五代以太網交換芯片CTC7148構建的高性能10GbE交換機，旨在滿足下一代企業網、數據中心、城域網和超融合等多種應用場合需求。PL2416X搭載了完整的系統軟件，支持全面的協議和應用程序，以方便快速的部署和管理各種網絡。該産品采用業界領先的硬件平台，支持虛拟化技(jì )術和豐富的數據中心特性，在1U高度的設備上提供16個10GbE接口和24個支持多速率的Base-T接口，以解決在大量的超融合場景中服務器網卡接口類型、數量多，配置複雜等問題。

功能特性應用環境技(jì )術規格相關資料相關産品

功能特性

應用環境

采用運營商級、高性能以太網核心交換芯片

PL2416X路由交換機，采用國産第五代運營商級、高性能以太網核心交換芯片CTC7148，可滿足城域網、企業網、數據中心、超融合等應用的需求。

單片核心交換ASIC的交換容量高達368Gbps，該芯片支持以下主要特性：完整的IPv4/IPv6協議棧，并支持多種IPv4/IPv6隧道技(jì )術；數據中心DCB特性（PFC/ECN/ETS）；在服務質量方面，基于硬件的豐富和完善的OAM機（802.1ag/Y.1731/CFM/EFM）；小于50ms的快速保護切換（APS）。

綠色節能的系統設計

采用可調速風扇，可根據外部環境溫度高低，自動調節風扇轉速，以節省能源。

能夠根據端口的業務流量大小，來調整實際功耗，盡可能節省能源。

可靈活配置的轉發表項滿足不同業務部署場景

靈活的表項管理技(jì )術FTMTM，用戶可以根據不同的應用場景需求，調整各個硬件發表項的大小。PL2416X最大支持39K MAC地址表或8K IP路由表。

智能以太網OAM:完整的故障管理和性能保證

基于IEEE802.1ag和ITU-T Y.1731協議的端到端OAM，使得以太網服務供應商能夠主動監控他們的業務，測量端到端的性能并保證客戶得到符合簽約SLA水平的業務。

故障管理包括CCM / LTM / LBM，性能測量包括測量幀時延和幀時延的變化。

PL2416X交換機還可以根據802.3ah标準進行單段鏈路檢測、遠程管理和故障指示，包括遠端環回、宕機留言和MIB參數回傳。

數據中心DCB特性

對于數據中心應用，PL2416X交換機也提供了有利支撐，如優先級的流量控制（PFC），顯式擁塞通知（ECN），以及數據中心的TCP。MLAG和OVERLAY在數據中心網絡TOR交換機上也是很好的選用特性。同時PL2416X也支持開放的API接口以實現SDN。

高可靠性

硬件方面

現場可插拔模塊化電源

模塊化電源模塊，支持AC/DC 1+1備份

風扇支持N +1備份

風扇支持智能調速

系統對芯片組的溫度、電源與風扇的狀态進行實時監控

軟件方面

支持LACP, ECMP, VRRP, VARP, STP/RSTP/MSTP, Smart Link, BFD,ERPS,G.8031/G.8032和load-balancing.

Sysmon功能可以檢測CPU狀态并在軟件出錯的前提下自我采取保護措施

出色的QoS管理

PL2416X路由交換機為每個端口提供了13個（8個單播隊列+4個組播隊列+1個鏡像隊列）硬件隊列。支持多階調度（WDRR，SP）和Tail Drop/WRED等擁塞保護機制。并且運用了靈活的隊列調整算法來實現針對隊列或者針對端口的流量整形。

入口和出口方向的策略管理都提供了以64Kbps為單位的帶寬監測。支持srTCM(單速率三色标記)和trTCM（雙速率三色标記）。

三網合一服務支持與帶寬保證的高品質應用

PL2416X路由交換機為三重播放服務提供了高帶寬，如IPTV，視頻監控。内置的QoS功能和靈活的隊列技(jì )術保障高品質的服務。

豐富的組播協議集（IGMP偵聽，IGMP V1/V2，PIM-SM）支持2K組播組，1K物理複制，每組4K邏輯複制。采用CentecOS軟件，IPTV業務和組播時延的有效控制完全可以支持。

全面的網絡安全策略

PL2416X路由交換機支持用戶級、交換機級和網絡級的安全控制。

基本的IPv4 / IPv6 / MAC ACL可以分别過濾IPv4 / IPv6/non-IP報文，并且，額外提供擴展的IPv4 / IPv6 ACL可以在一個規則内同時匹配報文的二、三、四層信息。以上ACL均可以應用到物理端口、VLAN、端口組和VLAN組上，端口組或VLAN組内的成員共享一套ACL規則，可以節省TCAM資源。

ARP檢測和IP源防護功能，防止網絡遭受惡意ARP攻擊。提供CPU流量保護、風暴控制功能，優化CPU負載功能。集中式的802.1x認證，禁止非法用戶訪問網絡。

技(jì )術規格

産品名稱	PL2416X
交換容量	368Gbps
轉發能力	273.8Mpps
時延	<=617ns
VLAN	4K
物理尺寸（W×D×H）	4.36 x 44.0 x 35.0cm
10GbE光口數（SFP+）	16
10/100/1000 Base-T端口	24
串口	一個RJ45類型串口，位于前面闆左側
管理接口	一個RJ45帶外管理口，位于前面闆左側
USB接口	1個标準的USB口(Type-A)，位于前面闆左側
電源	AC：100~240V，50/60Hz；标配1+1冗餘電源
功耗	55W/70W
工作環境	0 to 45 ºC
技(jì )術亮點	1. 标準的1RU盒式解決方案 2. 支持Cut-Through轉發模式，固定傳輸延遲 3. 較低的系統功耗 4. 支持完整的L2/L3/Data Center特性 5. 支持NVGRE/ VXLAN/ GENEVE，支持無任何限制的Tunnel Routing & Bridging 6. 靈活的表項管理技(jì )術，可以根據MAC/IP/Data Center的表項需求大小靈活分配 7. 支持多達64K MAC和24K IP路由表項 8. RJ45控制端口，帶外RJ45 Eth管理端口 9. 所有物理端口支持直接配置為三層路由端口，不借助于vlan interface 10. 支持RoCE功能，支持RDMA應用
Layer 2特性	1. 支持多達64K MAC轉發表項 2. 支持Jumbo Frames（9600 Bytes） 3. 802.1d STP協議、802.1w RSTP協議、802.1s MSTP協議、802.1ab LLDP協議 4. 基于802.3x流控制、風暴控制 5. 基于端口的MAC限制/端口速率限制 6. 802.1Q VLAN (最大4094 VID) 7. 私有VLANs、基于Port/MAC的VLAN 8. 802.1ad Q-in-Q、802.3ad Link Aggregation/LACP 9. 跨設備Link Aggregation (MLAG)
Layer 3特性	1. 支持多達24K IPv4路由 2. 支持IPv4，ICMP，ARP 3. VRF、RIP v1/v2、OSPF、BGP、VRRP 4. 64-way等價路由(ECMP) 5. 虛拟ARP (VARP)
組播特性	1. IGMP v1/v2/v3 snooping/ IGMP 2. IGMP Fast Leave & Static Join/ IGMP proxy
高級城域網Metro特性	1. ERPS（以太網保護切換，允許容錯網絡拓撲） 2. 支持ITU-T G.8031/Y.1342 ELPS協議 3. 支持ITU-T G.8032/Y.1344 ERPS協議 4. 以太網OAM: IEEE 802.1ag/Y.1731 5. 支持Link OAM IEEE802.1ah (EFM)
數據中心DCB特性	1. 數據中心TCP、流優先級控制(PFC) 2. 數據中心橋接擴展(DCBX) 3. NVGRE, VXLAN, GENEVE 4. 開放的API接口，實現SDN
QoS特性	1. 每個端口支持高達8個單播queue, 4個組播隊列和1個SPAN隊列 2. 支持嚴格的優先級隊列 3. 基于802.1p優先級分類 4. 基于DSCP的分類和重标記 5. 出口速率整形/ WRR 6. 流量管理、速率限制
安全特性	1. 基于端口和基于MAC的802.1x認證 2. 支持端口MacSec硬件加密功能 3. 支持标準的和擴展的ACL. 4. 端口MAC綁定，端口隔離，私有VLAN，MAC安全性和MAC過濾 5. 抵禦DoS攻擊和支持CPU流量保護 6. 支持 RADIUS、TACACS+ 7. COPP(Control Plane Protect) 8. 支持SPAN、RSPAN,支持CPU抓包功能
網絡虛拟化	1. 支持VxLAN/GRE/GENEVE隧道= 8192 2. 支持VNI =2000 3. 支持VTEPPeer=1024
高級監控	1. CPU mirror鏡像分析 2. 大象流量檢測（EFD） 3. 支持基于大象流檢測的粗粒度DDoS檢測 4. 動态延時監測與分析 5. 動态緩存利用率與分析 6. 突發流監測與分析 7. 支持監控交換機buffer利用率 8. 支持監控交換機報文latency 9. 支持ACL過濾vxlan/nvgre内層報文
管理	1. SmartConfig 2. 100/1000管理端口、RS-232串行端口、USB端口 3. 遠程登錄和SSHv1/v2、WEB UI 4. AAA 5. 支持TFTP/FTP、支持SNMPv1/v2/v3 6. 支持系統日志 7. 基于角色的訪問控制 8. 行業标準CLI 9. 藍色LED信号燈系統标識

服務及支持

寶德計算機系統股份有限公司提供全國聯保，由分布在全國各地寶德專業售後服務網點提供“一站式”服務響應與支持。

- 3年有限現場保修以及現場支持服務

- 4008-870-872熱線響應和支持

欲了解更多信息：請訪問：http://www.powerleader.com.cn

通信地址：深圳市龍華新區清祥路1号寶能科技(jì )園7棟B座16樓

寶德計算機系統股份有限公司保留對産品規格或其他産品信息（包含但不限于産品重量，外觀，尺寸或其他物理因素）不經通知予以更改的權利；本文中所提到的信息，如因産品升級或其他原因而導緻的變更，恕不另行通知。本文中所涉及的産品圖片均以産品實物為準。
